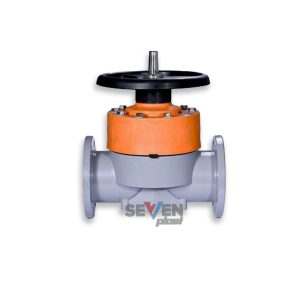

شیر دیافراگمی UPVC چیست؟

شیر دیافراگمی UPVC چیست؟

شیر دیافراگمی یکی از شیر هایی است که به آب بندی نیازی ندارد برای همین است که در برابر ضربات مکانیکی و فیزیکی بسیار مقاوم است و نشتی هم ندارد، نشتی این شیر تقریبا به صفر می رسد.
شیر دیافراگمی یو پی وی سی یک حرکت خطی دارد و می تواند میزان عبور سیال ها را حتی علاوه بر باز و بسته کردن جریان به خوبی تنظیم کند. از معدود شیر هایی که سیالاتی مانند رادیواکتیو و سوسپانسیونی را می تواند از خود عبور دهد همین شیرهای دیافراگمی یو پی وی سی هستند.
سیالات بازی، اسیدی، روغنی و گازی می تواند در این شیر ها جریان داشته باشد به همین دلیل از این شیر های دیافراگمی در صنایع مختلف استفاده می کنند. اگر به هر دلیلی مواد در آن نشت کند پرده ی دیافراگم سوراخ می شود که باعث به وجود آمدن حادثه شده چون خلا آن از بین رفته است.

علت به صفر رسیدن نشتی شیر دیافراگمی چه چیزی می باشد؟

در درون شیر دیافراگمی یو پی وی سی یک قطعه ای وجود دارد که بسیار انعطاف پذیر است، این قطعه با قسمتی دیگر به نام سیت باعث می شوند که آب بندی مطمعن و ایمنی را به وجود آورند و داشتن این قطعات باعث می شود که نشتی نداشته باشد یا حتی نشتی آن به صفر برسد.

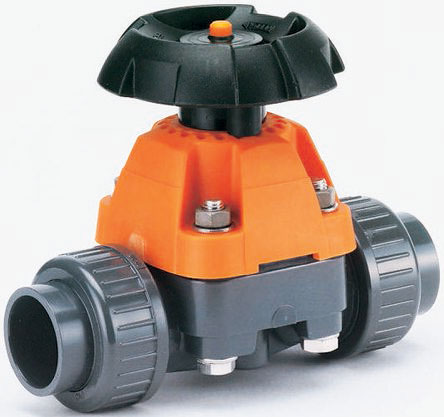

شیر دیافراگمی یو پی وی سی از چه قسمت هایی تشکیل شده؟

1) بدنه
2) دیافراگم(پرده ی لاستیکی ای که تقویت شده است)
3) دسته شیر

مزایا و معایب شیر دیافراگمی یو پی وی سی(UPVC) چیست؟

مزایا:

1)در صنایع غذایی و دارویی نیز استفاده می شود چون قطعات شیر تماسی با بیرون ندارد و آلودگی وارد آن نمی شود
2) نشتی صفر
3) جریان در آن به صورت صاف و مستقیم می باشد
4) در برابر خوردگی و ضربات مقاوم است
5) دارای سایز های مختلف
6) جزء شیرآلات فشار قوی می باشد

معایب:

فشار شیر های دیافراگمی محدود است تا 200 PSI و دمای 204 درجه سانتیگراد

از لحاظ ظاهری به چند دسته تقسیم می شوند؟

1) با برآمدگی داخلی(weir type)
2) بدون برآمدگی داخلی(straight-through type)

با برآمدگی داخلی: یک قسمت برآمده در بدنه ی داخلی به صورت ریخته گری وجود دارد که موقع باز و بسته شدن، دیافراگم روی آن برآمدگی مینشیند که باعث می شود جریان را محدود کند.
بدون برآمدگی داخلی: دیافراگم به شکل گوه ای تبدیل می شود.

کاربرد شیر دیافراگمی یو پی وی سی؟

1) نیروگاه آب و برق
2) صنایع غذایی
3) صنایع کشتیرانی
4) صنایع دارویی
5) صنایع شیمیایی
6) پتروشیمی ها و پالایشگاه ها
