معرفی و بررسی شیرهای دیافراگمی

مقدمه معرفی و بررسی شیرهای دیافراگمی:

در این مقاله تلاش بر این داریم که نگاهی به مشخصات و ویژگی های شیرهای دیافراگمی بیندازیم و با بررسی این موارد برای خرید و استفاده از این محصول مطمئن شویم پس  تا آخر این مقاله با ما همراه باشید.

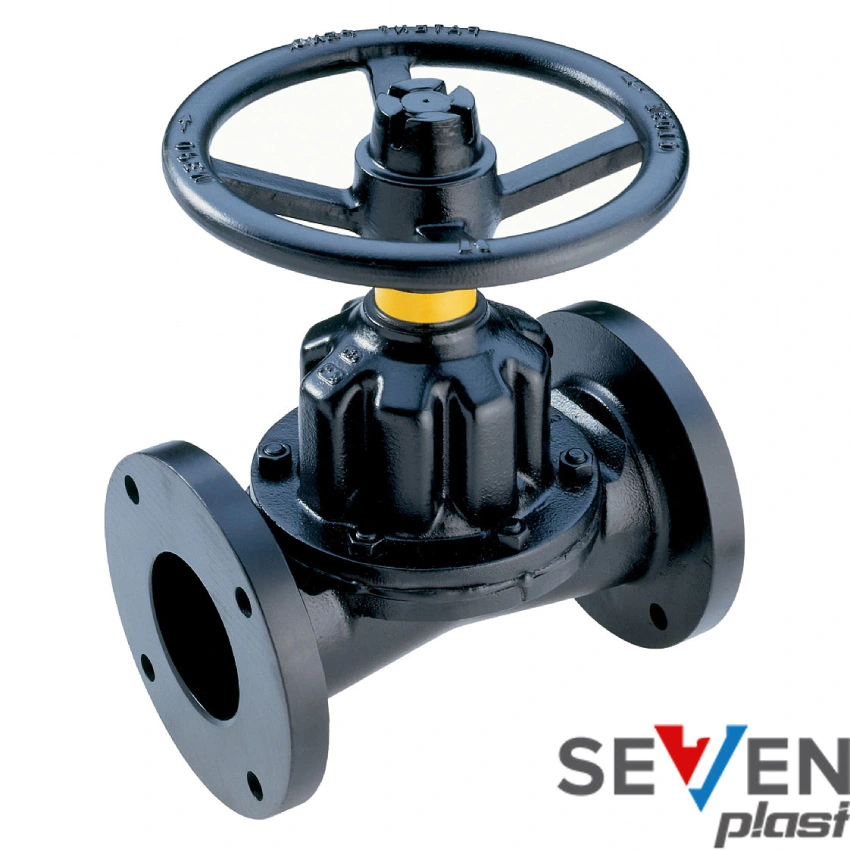

معرفی شیر دیافراگمی:

شیرهای دیافراگمی یکی از انواع مهم و پر کاربرد شیرها درصنعت و سیستم های توزیع و انتقال سیالات و مواد هستند. این شیرها به دلیل طراحی خاص و مناسب خود مزایا و ویژگی های مختلفی دارند که آن ها را برای کاربردهای متنوع مناسب می سازد. در اینجا به بررسی ویژگی ها، مشخصات  و موارد استفاده از شیرهای دیافراگمی می پردازیم.



ویژگی ها و مشخصات فنی شیر دیافراگمی:

شیر دیافراگمی که به آن Diaphragm valve هم گفته میشود نوعی از شیرها هستند که موارد استفاده گوناگونی در صنعت دارند.نحوه باز و یا بسته شدن این شیر وابسته به دیافراگمی است که در داخل آن قرار دارد. در این نوع از شیرها که به صورت خطی حرکت می کنند با اعمال نیرو به دیافراگم منعطفی که در داخل شیر قرار دارد، مسیر جریان باز و بسته میشود.

قرارگیری و نحوه کار این دیافراگم به این صورت است که یک میله یکپارچه که به کمپرسور متصل شده است بجای تنگ کردن و بستن مسیر بوشن برای انسداد جریان، دیافراگم را در تماس با کف بدنه ی شیر قرار می دهد و به این ترتیب جریان مواد مسدود می شود.



موارد استفاده از شیرهای دیافرگمی:

به دلیل استفاده از مواد اولیه با کیفیت و همچنین نوع مخصوص این شیرها که در آن از دیافراگم استفاده شده است. نشتی در این شیرها تقریبا و نزدیک به صفر است و برای انتقال سیالاتی همچون سیالات سمی و خورنده، سیالات حاوی ذرات جامد، سیالات رادیواکتیوی و کلیه سیالاتی که می توانند باعث آلودگی ها و آسیب به محیط و شخص شوند جلوگیری کند.

با توجه به این موارد از این شیرها می توان در صنایع شیمیایی بدلیل مقاومت بالا در برابر مواد خورنده و یا در صنایع غذایی و دارویی به دلیل نداشتن نشتی و قابلیت استریل شدن و همچنین دربخش های مختلف صنایع گاز و نفت مانند استخراج و پالایش مواد نفتی و گازی استفاده کرد.

از دیگر کاربردهای این شیرها می توان به استفاده از آنها در سیستم های تصفیه آب و کنترل فشار انواع سیالات در موتور های تصفیه اشاره کرد، همچنین این شیرها در پژوهش های آزمایشگاهی و علمی نیز کاربردهای فراوان دارند.



مواد ساخت در شیرهای دیافراگمی:

شیرهای دیافراگمی را می توان از مواد مختلف و گوناگونی ساخت که این انتخاب بسته به نوع سیال و شرایط استفاده متنوع است.

بدنه شیر می تواند از مواد مختلفی مانند فلزات مثل استنسل استیل و چدن یا پلاستیک های مقاوم در برابر مواد سمی و شیمیایی باشد.

دیافراگم را  می توان از موارد مختلفی مانند لاستیک طبیعی، PTFE و EPDM و غیره نیز ساخت.



طراحی و ساختار شیر دیافراگمی:

شیرهای دیافراگمی از سه بخش اصلی بدنه شیر، دیافراگم و دسته یا مکانیزم کنترل تشکیل شده اند.

دیافراگم که معمولا از مواد انعطاف پذیری مانند پلاستیک ساخته می شوند نقش مهمی در عملکرد این شیرها دارد.

دیافراگم که نقش اصلی و کلیدی در این شیر را دارد به عنوان مانعی بین سیال و قسمت های مکانیکی شیر عمل میکند و با تغییر موقعیت و حالت خود جریان سیال را کنترل می کند، شیرهای دیافراگمی از لحاظ ظاهری به چند دسته تقسیم می شوند که عبارت اند از:

۱- دیافراگم با برآمدگی داخل بدنه:

در این نوع شیر که رایج ترین آن ها است، یک برآمدگی داخل بدنه شیر قرار دارد که با کمک کمپرسور و محور شی، عبور جریان را محدود می کند.

۲- شیر دیافراگم مستقیم:

همانطور که از اسم این شیر مشخص است، محفظه ی این شیر به صورت صاف و مستقیم طراحی شده است که  به دلیل نداشتن برآمدگی داخلی، دیافراگم باید مسیر طولانی تری را برای مسدود کردن مسیر سیال طی کند.

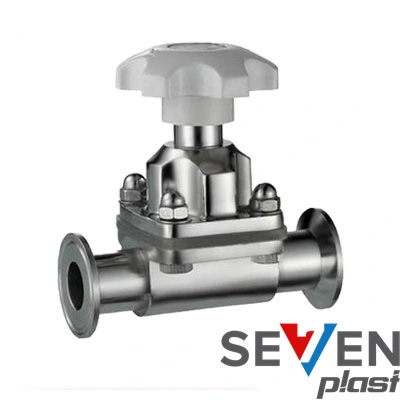

۳-شیر دیافراگمی استیل:

شیرهای دیافراگمی از جنس های مختلفی مانند چدن و پلاستیک و همچنین انواع استیل تولید می شوند که این نوع از شیرها از جنس استیل به دلیل مقاومت بالا و خوب خود در برابر خوردگی انتخاب خوبی برای صنایع غذایی و دارویی هستند.

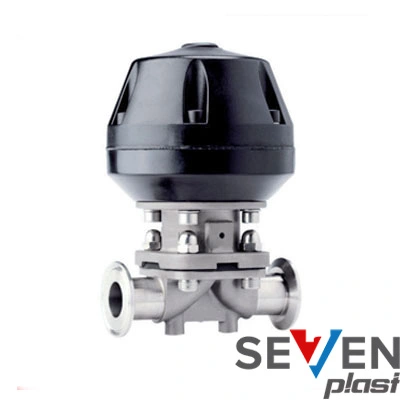

۴- شیر دیافراگمی پنوماتیک:

یکی از انواع شیرهای دیافراگمی نوع پنوماتیک آن است، در این نوع شیر نیازی به حضور فیزیکی فرد نیست و شیر با دستور از سیستم باز و بسته می شود به دلیل سرعت بالای این شیر در باز و بسته شدن و کنترل جریان  برای استفاده در صنایع شیمیایی بسیار مناسب است.



مزایای استفاده از شیر دیافراگمی در صنعت:

مقاومت در برابر خوردگی در این شیرها به دلیل وجود دیافراگم که سیال و مواد را از بخش های مکانیکی شیر جدا میکند بسیار بالاست و به همین دلیل انتخاب مناسبی برای استفاده از آن برای جابجایی مواد در صنایعی مانند داروسازی و غذایی که بهداشت اهمیت بالایی دارد مناسب است همچنین ساختار ساده و تعداد کم قطعات متحرک باعث می شود که نگهداری و تعمیر این شیرها آسان باشد.



معایب استفاده از شیر دیافراگمی:

شیرهای دیافراگمی علاوه بر مزایا و کاربردهای گسترده ای که دارد معایبی نیز دارند که در ادامه به آنها اشاره میکنیم:

۱- محدودیت در اندازه:

شیرهای دیافراگمی معمولا در اندازه های کوچک و متوسط تولید می شوند و برای استفاده از آنها در مقادیر بزرگ مناسب نیستند.

۲- محدودیت در فشار بالا:

در بعضی از مدل های شیر دیافراگمی، فشار بالا می تواند باعث آسیب به شیر دیافراگمی شود.

۳- تعویض دیافراگم در طول زمان:

دیافراگم ها به مرور زمان در مواجه با انواع سیالات شیمیایی و شرایط محیطی ممکن نیاز به تعویض دیافراگم داشته باشند.

نتیجه گیری:

شیرهای دیافراگمی با ویژگی ها و مشخصات منحصر به فرد خود یکی از انواع پر کاربرد شیرها در صنایع مختلف هستند. مقاومت در برابر خوردگی سهولت در نگهداری عملکرد بهداشتی و قابلیت کنترل دقیق جریان از جمله مزایای این شیرهاست که آن ها را برای کاربردهای متنوعی مناسب می سازد.

از صنایع شیمیایی و غذایی گرفته تا سیستم های تصفیه آب و صنایع نفت و گاز شیرهای دیافراگمی نقش کلیدی در بهبود کارایی و امنیت فرآیند های صنعتی دارند.
