معرفی و بررسی 3 مدل شیر سوزنی

مقدمه معرفی و بررسی 3 مدل از شیر سوزنی:

شیر سوزنی، یکی از مهم‌ترین و کاربردی‌ترین انواع شیرآلات در سیستم‌های صنعتی و مهندسی است. این نوع شیر با ویژگی‌های خاص خود به ویژه در کنترل جریان و دقت بالا در تنظیم فشار، جایگاه ویژه‌ای در صنعت پیدا کرده است. در این مقاله به بررسی دقیق شیر سوزنی، انواع آن، ویژگی‌ها و کاربردهای مختلف آن خواهیم پرداخت.

معرفی و بررسی 3 مدل شیر سوزنی:

شیر سوزنی (Needle Valve) نوعی شیر کنترلی است که به‌طور خاص برای تنظیم دقیق جریان مایعات یا گازها طراحی شده است. نام «سوزنی» به دلیل شکل و عملکرد این شیر است که شباهت زیادی به سوزن دارد. در این نوع شیر، جریان سیال از طریق یک نازل باریک و با دقت بالا کنترل می‌شود که باعث می‌شود شیر قادر به تنظیم جریان در مقادیر بسیار کم باشد.



ساختار و مکانیزم عملکرد

شیر سوزنی برای عملکرد دقیق خود از چندین بخش اصلی تشکیل شده است که در پایین به آنها اشاره شده است:

1.بدنه شیر:

این قسمت اصلی‌ترین بخش شیر است که سیال از طریق آن عبور می‌کند.

2.سوزن:

این قسمت که به شکل مخروطی یا استوانه‌ای باریک است، نقش اساسی در تنظیم جریان دارد. با تنظیم موقعیت سوزن نسبت به نشیمنگاه، می‌توان مقدار جریان عبوری را کنترل کرد.

3.نشیمنگاه:

سطحی است که سوزن بر روی آن نشسته و با تغییر موقعیت سوزن، مسیر جریان سیال تغییر می‌کند.

4.آچار دستی یا تنظیم‌کننده:

برای تغییر موقعیت سوزن و تنظیم جریان استفاده می‌شود.

عملکرد شیر سوزنی به این صورت است که با چرخاندن دسته تنظیم‌کننده، سوزن به سمت بالا یا پایین حرکت می‌کند و فاصله آن از نشیمنگاه تغییر می‌کند. این تغییر فاصله باعث می‌شود که مسیر عبور سیال باز یا بسته شود و جریان به‌طور دقیق تنظیم گردد.



در ادامه این توضیحات به معرفی چند نوع از شیرهای سوزنی می پردازیم:

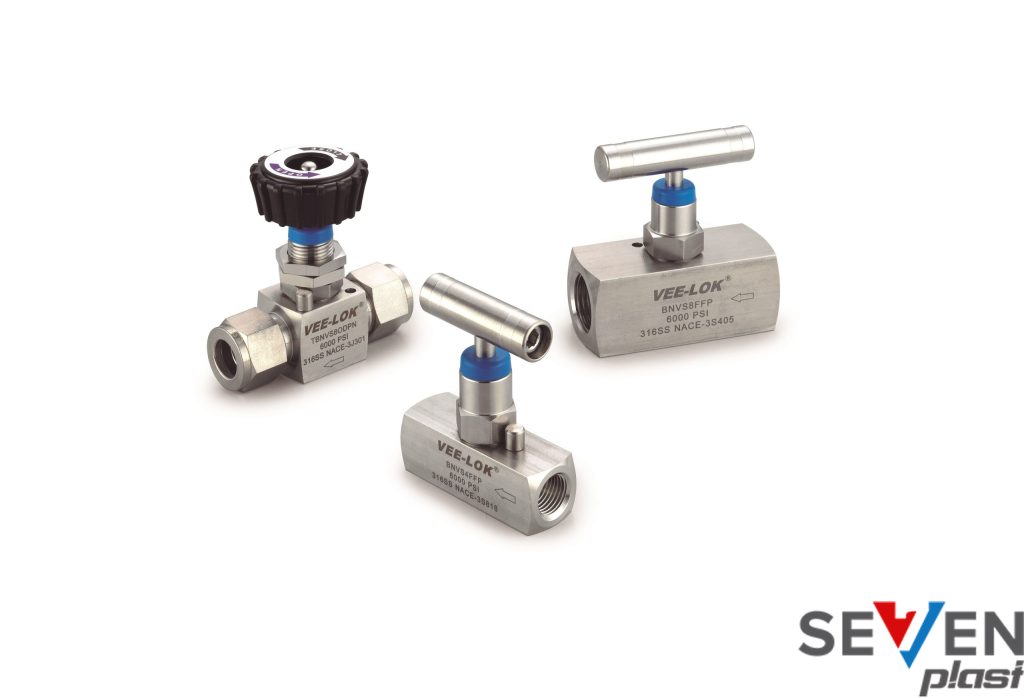

انواع شیر سوزنی

شیرهای سوزنی به‌طور کلی به چند نوع اصلی تقسیم می‌شوند که هرکدام ویژگی‌های خاص خود را دارند که در پایین به آنها اشاره میکنیم:

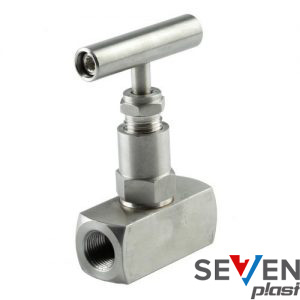

1.شیر سوزنی دستی:

این نوع شیر با استفاده از یک دستگیره یا دسته دستی برای تنظیم جریان عمل می‌کند. این دسته به‌طور مستقیم به محور سوزن متصل است و با چرخاندن آن، موقعیت سوزن تغییر می‌کند.

2.شیر سوزنی با عملگر برقی:

در این نوع شیر، عملگر برقی به‌جای دستگیره دستی برای تنظیم سوزن استفاده می‌شود. این نوع شیر برای کاربردهای اتوماسیون و کنترل از راه دور مناسب است.

3.شیر سوزنی با عملگر پنوماتیکی:

این نوع شیر به‌جای نیروی انسانی یا برقی، از نیروی هوا برای تنظیم سوزن استفاده می‌کند. این نوع شیر در سیستم‌های با فشار بالا و کاربردهای صنعتی بزرگ به‌کار می‌رود.

4.شیر سوزنی با بدنه ضد زنگ:

برای استفاده در محیط‌های خورنده یا شرایط سخت، شیرهای سوزنی با بدنه‌های مقاوم به زنگ‌زدگی و خوردگی طراحی شده‌اند.

ویژگی‌ها و مزایای شیر سوزنی:

شیر سوزنی با دقت بالا در تنظیم جریان مایعات و گازها شناخته می‌شود. این شیر قادر است جریان‌های بسیار کم را به‌طور پیوسته و دقیق کنترل کند. به دلیل مقاومت در برابر فشار و دما، کاربرد گسترده‌ای در صنایع نفت و گاز، شیمیایی، داروسازی، و آزمایشگاه‌ها دارد و از نشتی جلوگیری می‌کند.

1.کنترل دقیق جریان:

یکی از اصلی‌ترین ویژگی‌های شیرهای سوزنی، توانایی آن در تنظیم دقیق جریان مایعات یا گازها است. این ویژگی به‌ویژه در فرآیندهای صنعتی که نیاز به کنترل دقیق جریان است، بسیار اهمیت دارد.

2.قابلیت تنظیم در مقادیر کم:

شیر سوزنی می‌تواند جریان را در مقادیر بسیار کم و به‌طور پیوسته تنظیم کند، که در بسیاری از سیستم‌های آزمایشگاهی و صنعتی ضروری است.

3.عملکرد پایدار و بدون نشتی:

با توجه به طراحی دقیق سوزن و نشیمنگاه، این نوع شیرها معمولاً عملکردی پایدار و بدون نشتی دارند.

4.مقاومت در برابر فشار و دما:

شیرهای سوزنی‌ها معمولاً از مواد مقاوم در برابر فشار و دما ساخته می‌شوند، که آنها را برای استفاده در شرایط مختلف مناسب می‌کند.

کاربردهای شیر سوزنی:

شیرهای سوزنی با ویژگی ها و مشخصات خاص خود در صنایع مختلفی کاربرد دارد، چند نمونه از این صنایع عبارت اند است:

1.صنایع نفت و گاز:

در این صنایع، شیرهای سوزنی برای کنترل دقیق جریان سیال در خطوط انتقال و فرآیندهای مختلف استفاده می‌شود.

2.صنایع شیمیایی:

برای کنترل جریان مواد شیمیایی و گازهای خورنده، شیرهای سوزنی با مواد مقاوم به خوردگی استفاده می‌شود.

3.آزمایشگاه‌ها:

در آزمایشگاه‌ها، برای تنظیم دقیق جریان گازها و مایعات در تجهیزات آزمایشگاهی از شیرهای سوزنی استفاده می‌شود.

4.صنایع داروسازی:

برای تولید و بسته‌بندی داروها که نیاز به کنترل دقیق جریان مایعات دارند، شیرهای سوزنی کاربرد دارند.

5.سیستم‌های آبرسانی و فاضلاب:

در این سیستم‌ها، شیرهای سوزنی برای تنظیم جریان آب و فاضلاب استفاده می‌شوند.

6.صنایع کشاورزی:

در صنایع کشاورزی به دلیل کنترل دقیق جریان در این شیر، شیر سوزنی بسیار کاربرد دارد. برای معرفی بهترین شیرآلات در صنعت کشاورزی کلیک کنید.

مشکلات رایج شیرهای سوزنی و روش های حل آن

شیرهای سوزنی (Needle Valves) که به دلیل دقت بالا در تنظیم جریان مایعات و گازها مورد استفاده قرار می‌گیرند، ممکن است در طول زمان با مشکلات مختلفی مواجه شوند. در زیر به برخی از این مشکلات رایج و روش‌های حل آن‌ها اشاره شده است:

1. نشتی در شیر

• علت‌ها:

  • خرابی یا ساییدگی واشرها (Gaskets) یا اورینگ‌ها (O-Rings).
  • بسته نبودن کامل شیر به دلیل انسداد یا خرابی در میله شیر (Stem).
  • آسیب دیدن سطح آب‌بند (Seat) یا سوزن شیر.

• روش‌های حل:

  • تعویض واشرها یا اورینگ‌های آسیب‌دیده.
  • تمیز کردن یا تعویض میله شیر در صورت وجود انسداد یا خرابی.
  • تعمیر یا تعویض سوزن یا سطح آب‌بند در صورت خرابی.

2. گیر کردن شیر

• علت‌ها:

  • تجمع رسوبات، زنگ زدگی یا ناخالصی‌ها در مسیر جریان.
  • ساییدگی و گیر کردن میله شیر به دلیل روانکاری نامناسب.

• روش‌های حل:

  • تمیز کردن و از بین بردن رسوبات و ناخالصی‌ها.
  • روانکاری مناسب قطعات داخلی با استفاده از روغن‌های مخصوص.
  • در صورت خرابی شدید، تعویض قطعات آسیب‌دیده.

3. عدم دقت در کنترل جریان

• علت‌ها:

  • خرابی سوزن شیر یا سطح آب‌بند.
  • عدم تنظیم صحیح شیر به دلیل خطا در نصب یا استفاده.

• روش‌های حل:

  • بررسی و تعمیر یا تعویض سوزن شیر.
  • تنظیم مجدد شیر و اطمینان از نصب صحیح آن.
  • استفاده از ابزار دقیق برای تنظیم جریان.

4. ساییدگی و خرابی میله شیر

• علت‌ها:

  • استفاده طولانی مدت و بدون نگهداری مناسب.
  • برخورد میله با ذرات سخت موجود در مایع یا گاز.

• روش‌های حل:

  • تعویض میله شیر در صورت خرابی.
  • نصب فیلتر مناسب در مسیر جریان برای جلوگیری از ورود ذرات سخت.

5. مشکل در عملکرد آب‌بند (Sealing)

• علت‌ها:

  • خرابی یا تغییر شکل اورینگ‌ها.
  • آسیب دیدگی سطح آب‌بند.

• روش‌های حل:

  • تعویض اورینگ‌ها یا استفاده از مواد آب‌بندی جدید.
  • تعمیر یا تعویض سطح آب‌بند.

6. زنگ زدگی و خوردگی

• علت‌ها:

  • قرار گرفتن در محیط‌های خورنده.
  • استفاده از مواد نامناسب در ساختار شیر.

• روش‌های حل:

  • استفاده از شیرهای ساخته شده از مواد مقاوم در برابر خوردگی مانند استیل ضدزنگ (Stainless Steel).
  • اعمال پوشش‌های مقاوم در برابر خوردگی.
  • تعویض شیر در صورت خوردگی شدید.



جمع‌بندی

شیرهای سوزنی با طراحی خاص و ویژگی‌های منحصر به‌فرد خود، نقش حیاتی در کنترل و تنظیم دقیق جریان مایعات و گازها دارد. انواع مختلف این شیرها با قابلیت‌های متنوع خود، در صنایع مختلفی از جمله نفت و گاز، شیمیایی، داروسازی و آزمایشگاه‌ها به‌کار می‌روند. ویژگی‌هایی مانند دقت بالا، قابلیت تنظیم در مقادیر کم، و مقاومت در برابر فشار و دما، باعث شده است که شیر سوزنی به یکی از ابزارهای ضروری در سیستم‌های صنعتی تبدیل شود.برای خرید و کسب اطلاعات بیشتر می توانید به بخش فروشگاه سون پلاست مراجعه نمایید.برای خرید دیگر محصولات شرکت سون پلاست می توانید از این لینک استفاده کنید.
