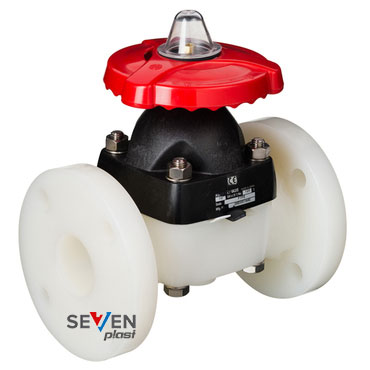

شیر دیافراگمی PVDF

مقدمه آشنایی با شیر دیافراگمی PVDF:

شیرهای دیافراگمی به‌عنوان یکی از انواع پرکاربرد شیرهای صنعتی در بسیاری از صنایع مختلف شناخته می‌شوند. این شیرها به‌طور گسترده‌ای برای کنترل و قطع جریان سیالات مورد استفاده قرار می‌گیرند. یکی از مواد محبوب برای ساخت شیرهای دیافراگمی، پلی‌وینیلیدین فلوراید (PVDF) است که به دلیل ویژگی‌های منحصر به‌فرد خود، کاربردهای وسیعی در صنایع مختلف دارد. در این مقاله به بررسی ویژگی‌ها، مزایا و کاربردهای شیر دیافراگمی ساخته‌شده از PVDF در صنایع مختلف می‌پردازیم.برای کسب اطلاعات بیشتر درباره شیرهای دیافراگمی کلیک کنید.



ویژگی‌های شیر دیافراگمی PVDF

شیر دیافراگمی PVDF به دلیل ویژگی های خاصی که دارد در صنایع مختلف کاربرد بسیار زیادی دارد، در پایین به چند نمونه از این ویژگی ها اشاره میکنیم:

1. مقاومت شیمیایی بالا:

PVDF به‌عنوان یکی از پلیمرهای فلوراید، دارای مقاومت شیمیایی بسیار بالایی در برابر اسیدها، بازها، حلال‌ها و مواد شیمیایی دیگر است. این ویژگی باعث می‌شود که شیر دیافراگمی PVDF در برابر خوردگی و آسیب‌پذیری شیمیایی بسیار مقاوم باشد.

2. مقاومت حرارتی:

شیر دیافراگمی PVDF قادر به تحمل دماهای بالا هستند. این پلیمر می‌تواند تا دمای حدود 150 درجه سانتی‌گراد (302 درجه فارنهایت) بدون تغییر قابل‌توجه در خواص فیزیکی یا شیمیایی خود، عمل کند.

3. پایداری در برابر اشعه ماوراءبنفش:

PVDF مقاومت بسیار خوبی در برابر اشعه ماوراءبنفش (UV) دارد. این ویژگی باعث می‌شود که شیرهای دیافراگمی PVDF برای استفاده در محیط‌های بیرونی و در معرض تابش مستقیم نور خورشید مناسب باشند.

4. قابلیت تحمل فشار بالا:

شیر دیافراگمی PVDF قادر به تحمل فشارهای بالای عملیاتی هستند. این مقاومت بالا به دلیل ساختار کریستالی PVDF است که به آن استحکام مکانیکی بالایی می‌بخشد.

5.عدم ایجاد آلودگی در سیالات:

PVDF به‌عنوان یک ماده خنثی، در تماس با سیالات، مواد شیمیایی یا آب، آلودگی ایجاد نمی‌کند. این ویژگی به‌خصوص در صنایع دارویی، غذایی و تصفیه آب که حفظ خلوص سیالات اهمیت دارد، بسیار مهم است.

6.عایق الکتریکی قوی:

PVDF یک عایق الکتریکی قوی است و این ویژگی آن را برای استفاده در محیط‌های الکتریکی و الکترونیکی مناسب می‌کند. این ویژگی می‌تواند در محیط‌های حساس به جریان الکتریکی از اهمیت ویژه‌ای برخوردار باشد.



مزایای استفاده از شیر دیافراگمی PVDF

شیر دیافراگمی PVDF یکی از پر کاربرد ترین شیر ها در جهان است این به این خاطر است که مزایای قابل توجهی دارد که در پایین به آنها اشاره میکنیم:

1. طول عمر بالا:

شیر دیافراگمی PVDF به دلیل مقاومت بالا در برابر خوردگی و تغییرات دمایی، دارای طول عمر بالایی هستند. این طول عمر بالا موجب کاهش نیاز به تعمیرات و تعویض مکرر می‌شود.

2. کارایی و عملکرد بهینه:

شیر دیافراگمی PVDF به دلیل ویژگی‌های فیزیکی و شیمیایی خود، عملکرد بهینه‌ای در کنترل و قطع جریان سیالات دارند. این عملکرد دقیق و قابل اعتماد، به افزایش بهره‌وری و کارایی سیستم‌های صنعتی کمک می‌کند.

3. نگهداری و تعمیر آسان:

ساختار ساده شیر دیافراگمی PVDF باعث می‌شود که نگهداری و تعمیر آنها بسیار آسان باشد. در صورت نیاز به تعویض دیافراگم یا سایر قطعات، این کار به سرعت و با هزینه کم انجام می‌شود.

4. مقاومت در برابر رسوب‌گذاری:

PVDF به دلیل سطح صاف و غیرچسبنده‌ای که دارد، در برابر رسوب‌گذاری و تشکیل رسوبات در داخل شیر مقاوم است. این ویژگی به‌ویژه در سیستم‌های آبی و شیمیایی که ممکن است به دلیل وجود مواد معدنی و شیمیایی، رسوبات تشکیل شود، اهمیت دارد.

5. ایمنی بالا:

استفاده از PVDF در شیرهای دیافراگمی به دلیل عدم واکنش‌پذیری آن با سیالات مختلف، ایمنی سیستم‌ها را افزایش می‌دهد. این ویژگی به جلوگیری از حوادث ناشی از نشت یا واکنش شیمیایی ناخواسته کمک می‌کند.

6. سازگاری با استانداردهای بهداشتی:

PVDF به دلیل عدم ایجاد آلودگی و مقاومت در برابر میکروارگانیسم‌ها، با بسیاری از استانداردهای بهداشتی و غذایی سازگار است. این ویژگی باعث می‌شود که این شیرها در صنایع غذایی و دارویی به‌طور گسترده‌ای مورد استفاده قرار گیرند.



معایب استفاده از شیر دیافراگمی PVDF:

هرچند شیرهای دیافراگمی ساخته‌شده از PVDF (پلی‌وینیلیدین فلوراید) دارای ویژگی‌ها و مزایای بسیاری هستند، اما مانند هر ماده و تجهیز دیگری، دارای معایب و محدودیت‌هایی نیز می‌باشند. در زیر به برخی از معایب این شیرها اشاره کرده و توضیح می‌دهیم:

1. هزینه بالا

PVDF یک ماده نسبتاً گران‌قیمت است و همین موضوع باعث می‌شود که شیرهای دیافراگمی ساخته‌شده از این ماده، هزینه تولید بالایی داشته باشند. این هزینه بالا می‌تواند تأثیر قابل توجهی بر روی قیمت نهایی تجهیزات و سیستم‌هایی که از این شیرها استفاده می‌کنند، داشته باشد. در مقایسه با مواد دیگری مانند PVC یا پلی‌اتیلن، PVDF گزینه‌ای گران‌تر است که ممکن است برای برخی کاربردها توجیه اقتصادی نداشته باشد.

2. محدودیت در دمای پایین

اگرچه PVDF در دماهای بالا عملکرد بسیار خوبی دارد، اما در دماهای پایین، این ماده ممکن است شکننده شود. در محیط‌هایی که دما به زیر صفر می‌رسد یا در معرض سرمای شدید قرار دارد، شیر دیافراگمی PVDF ممکن است آسیب‌پذیرتر شوند و در نتیجه، احتمال شکستگی و ترک‌خوردگی در آنها افزایش یابد. این ویژگی می‌تواند محدودیتی برای استفاده از این شیرها در مناطق سردسیر ایجاد کند.

3. محدودیت در تحمل فشار

اگرچه شیر دیافراگمی PVDF می‌توانند فشارهای معمولی صنعتی را تحمل کنند، اما در برابر فشارهای بسیار بالا یا تغییرات شدید فشار، ممکن است به اندازه مواد فلزی یا برخی پلاستیک‌های تخصصی دیگر مقاومت نداشته باشند. در صنایعی که فشارهای بسیار بالا اعمال می‌شود، استفاده از شیرهای دیافراگمی PVDF ممکن است محدودیت‌هایی به همراه داشته باشد و نیاز به بررسی دقیق‌تر مشخصات فنی داشته باشد.

4. حساسیت به تابش گاما و نوترون

PVDF به‌طور کلی در برابر تابش اشعه ماوراءبنفش (UV) مقاوم است، اما در برابر تابش گاما و نوترون‌ها، که ممکن است در برخی محیط‌های خاص مانند صنایع هسته‌ای یا محیط‌های با تشعشع بالا وجود داشته باشد، آسیب‌پذیر است. این تابش‌ها می‌توانند باعث تخریب ساختار مولکولی PVDF و کاهش عمر مفید این شیرها شوند.

5. نوسانات در کیفیت مواد اولیه

تولید PVDF نیازمند فرآیندهای پیچیده شیمیایی است که تحت تأثیر نوسانات کیفیت مواد اولیه و شرایط تولید قرار دارند. این نوسانات می‌توانند منجر به تغییرات جزئی در ویژگی‌های مکانیکی و شیمیایی شیرهای دیافراگمی PVDF شوند. از این رو، تضمین کیفیت یکسان در تمامی محصولات ممکن است چالش‌برانگیز باشد و نیاز به کنترل دقیق کیفیت دارد.

6. محدودیت در بازیافت

PVDF به دلیل خواص شیمیایی و ساختاری خاص خود، به‌سختی قابل بازیافت است. این موضوع می‌تواند از نظر محیط‌زیستی یک معضل محسوب شود، چرا که شیرهای دیافراگمی معیوب یا مستهلک از این جنس به‌سختی بازیافت می‌شوند و ممکن است به دفن در محل‌های دفن زباله منجر شود.

7. محدودیت در تحمل بارهای مکانیکی سنگین

در مقایسه با شیرهای فلزی یا ساخته‌شده از مواد کامپوزیتی خاص، شیر دیافراگمی PVDF ممکن است در تحمل بارهای مکانیکی سنگین و فشارهای ناشی از ضربه‌ها یا تکان‌های شدید، عملکرد ضعیف‌تری داشته باشند. این موضوع می‌تواند در کاربردهایی که نیاز به تحمل بارهای دینامیک بالا دارد، محدودیت‌هایی ایجاد کند.

8. انبساط حرارتی

PVDF دارای ضریب انبساط حرارتی بالاتری نسبت به فلزات و برخی مواد پلاستیکی دیگر است. این مسئله می‌تواند در محیط‌هایی که تغییرات دمایی شدید وجود دارد، منجر به تغییرات ابعادی شیرها شود که ممکن است در نهایت باعث نشت یا کاهش عملکرد بهینه شیر شود.

9. محدودیت در کاربردهای خاص

برخی کاربردهای خاص مانند انتقال گازهای خاص یا سیالات بسیار خاص ممکن است نیازمند ویژگی‌هایی باشند که PVDF قادر به برآورده کردن آنها نباشد. در این حالت، شیر دیافراگمی PVDF ممکن است گزینه مناسبی نباشند و نیاز به استفاده از مواد جایگزین مانند فلزات خاص یا پلاستیک‌های دیگر باشد.



کاربردهای شیر دیافراگمی PVDF در صنایع مختلف

1. صنعت شیمیایی:

در صنایع شیمیایی، کنترل دقیق جریان مواد شیمیایی و اسیدها از اهمیت بالایی برخوردار است. شیر دیافراگمی PVDF به دلیل مقاومت بالا در برابر مواد شیمیایی و اسیدها، گزینه‌ای ایده‌آل برای استفاده در این صنعت هستند. این شیرها در فرآیندهایی مانند تولید مواد شیمیایی، پتروشیمی و تصفیه مواد خام به کار می‌روند.

2. صنایع دارویی:

در صنایع دارویی، حفظ خلوص مواد و جلوگیری از آلودگی اهمیت بسیاری دارد. شیر دیافراگمی PVDF به دلیل عدم واکنش‌پذیری با داروها و مواد شیمیایی مورد استفاده در فرآیندهای داروسازی، در این صنعت به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. این شیرها در فرآیندهایی مانند تولید داروها، تصفیه آب و کنترل مواد دارویی به کار می‌روند.

3. صنایع غذایی و نوشیدنی:

در صنایع غذایی و نوشیدنی، استفاده از مواد با درجه بهداشتی بالا برای جلوگیری از آلودگی محصولات نهایی بسیار مهم است. شیرهای دیافراگمی PVDF به دلیل سازگاری با استانداردهای بهداشتی و مقاومت در برابر مواد غذایی و نوشیدنی‌ها، در این صنعت بسیار محبوب هستند. این شیرها در فرآیندهایی مانند تولید نوشیدنی‌ها، تصفیه آب و کنترل جریان مواد غذایی به کار می‌روند.

4. تصفیه آب و فاضلاب:

در سیستم‌های تصفیه آب و فاضلاب، کنترل دقیق جریان آب و مواد شیمیایی مورد استفاده در تصفیه از اهمیت بالایی برخوردار است. شیر دیافراگمی PVDF به دلیل مقاومت در برابر خوردگی و مواد شیمیایی مورد استفاده در تصفیه، گزینه‌ای مناسب برای این سیستم‌ها هستند. این شیرها در مراحل مختلف تصفیه آب و فاضلاب، از جمله تصفیه آب شرب و تصفیه فاضلاب صنعتی، به کار می‌روند.

5. صنایع الکترونیکی:

در صنایع الکترونیکی، کنترل دقیق جریان سیالات و استفاده از مواد با ویژگی‌های عایق الکتریکی اهمیت دارد. شیر دیافراگمی PVDF به دلیل عایق بودن و مقاومت در برابر مواد شیمیایی، در این صنعت به‌طور گسترده‌ای استفاده می‌شوند. این شیرها در فرآیندهایی مانند تولید نیمه‌هادی‌ها، تصفیه مواد شیمیایی و کنترل جریان مایعات به کار می‌روند.

6. صنایع نفت و گاز:

در صنایع نفت و گاز، کنترل دقیق جریان مواد و مقاومت در برابر شرایط سخت محیطی از اهمیت بالایی برخوردار است. شیرهای دیافراگمی PVDF به دلیل مقاومت بالا در برابر خوردگی و تحمل فشارهای بالا، در این صنعت به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. این شیرها در فرآیندهایی مانند استخراج، پالایش و انتقال نفت و گاز به کار می‌روند.

7. صنایع معدن:

در صنایع معدنی، انتقال و کنترل جریان مواد معدنی و مواد شیمیایی مورد استفاده در فرآیندهای معدنی از اهمیت بالایی برخوردار است. شیر دیافراگمی PVDF به دلیل مقاومت بالا در برابر مواد شیمیایی و خوردگی، در این صنعت به کار می‌روند. این شیرها در فرآیندهایی مانند استخراج و تصفیه مواد معدنی و کنترل جریان مواد شیمیایی به کار می‌روند.





دلایل خرابی و روش های نگهداری و حل مشکلات شیر دیافراگمی PVDF:

شیر دیافراگمی PVDF، با وجود مزایا و مقاومت بالا، ممکن است در شرایط خاص دچار خرابی شوند. آشنایی با دلایل خرابی، روش‌های حل آن، و نکات نگهداری می‌تواند به افزایش عمر مفید این شیرها و بهبود عملکرد آنها کمک کند. در ادامه به این موارد پرداخته می‌شود:

دلایل خرابی شیر دیافراگمی PVDF

1. خوردگی شیمیایی

   • توضیح: اگرچه PVDF مقاومت شیمیایی بالایی دارد، اما در برخی موارد نادر ممکن است تحت تأثیر مواد شیمیایی خاص قرار گیرد که در طولانی‌مدت باعث تخریب ساختار آن شود. تماس مداوم با مواد شیمیایی بسیار قوی یا محیط‌های حاوی ترکیبات خاص فلوراید ممکن است منجر به خوردگی و ترک‌خوردگی دیافراگم شود.
   • راه‌حل: استفاده از شیرهای دیافراگمی PVDF با پوشش‌های محافظ اضافی یا انتخاب مواد جایگزین با مقاومت شیمیایی بالاتر می‌تواند این مشکل را حل کند. همچنین، انتخاب صحیح مواد دیافراگم متناسب با نوع سیال می‌تواند از این مشکل جلوگیری کند.

2. آسیب‌های مکانیکی

   • توضیح: فشارهای مکانیکی بیش از حد، ضربه‌های ناگهانی، و ارتعاشات شدید می‌توانند باعث ترک‌خوردگی یا شکستگی دیافراگم شوند. این آسیب‌ها معمولاً در کاربردهایی که بار دینامیکی زیادی وجود دارد یا در اثر نصب نادرست ایجاد می‌شوند.
   • راه‌حل: استفاده از سیستم‌های کاهش ضربه و ارتعاش، تنظیم مناسب فشارها، و اطمینان از نصب صحیح و مطابق با دستورالعمل‌ها می‌تواند از این نوع خرابی‌ها جلوگیری کند.

3. انسداد دیافراگم

   • توضیح: تجمع رسوبات، ذرات معلق، یا ناخالصی‌ها در مسیر سیال می‌تواند منجر به انسداد دیافراگم شود. این مشکل ممکن است باعث کاهش کارایی شیر یا خرابی آن شود.
   • راه‌حل: نصب فیلترهای مناسب در مسیر سیال، انجام تمیزکاری دوره‌ای، و استفاده از سیستم‌های خودپاکسازی می‌تواند از انسداد دیافراگم جلوگیری کند.

4. خستگی مواد

   • توضیح: استفاده طولانی‌مدت و مکرر از شیر دیافراگمی می‌تواند باعث خستگی مواد شود. این مشکل ممکن است در اثر تغییرات مکرر فشار یا دما ایجاد شود که در نهایت منجر به شکستگی دیافراگم یا کاهش انعطاف‌پذیری آن می‌شود.
   • راه‌حل: بررسی دوره‌ای و تعویض دیافراگم‌ها به صورت منظم، به‌خصوص در محیط‌های با تغییرات شدید فشار و دما، می‌تواند از این مشکل جلوگیری کند.

5. آسیب‌های حرارتی

   • توضیح: قرارگیری طولانی‌مدت در معرض دماهای بسیار بالا یا پایین می‌تواند منجر به تغییرات ساختاری در PVDF و خرابی دیافراگم شود.
   • راه‌حل: انتخاب شیرهای دیافراگمی متناسب با دمای محیط و استفاده از مواد با مقاومت حرارتی مناسب برای دیافراگم، همراه با کنترل دقیق دما، می‌تواند از آسیب‌های حرارتی جلوگیری کند.

6. نشت سیالات

   • توضیح: نشت سیالات از شیر دیافراگمی می‌تواند ناشی از خرابی دیافراگم، سایش یا آسیب‌های مکانیکی باشد. این نشت‌ها می‌توانند باعث کاهش کارایی سیستم و ایجاد خطرات ایمنی شوند.
   • راه‌حل: تعویض دیافراگم‌های معیوب، اطمینان از سفتی و استحکام اتصالات، و بررسی دوره‌ای برای تشخیص و رفع نشت‌های احتمالی می‌تواند از بروز این مشکل جلوگیری کند.

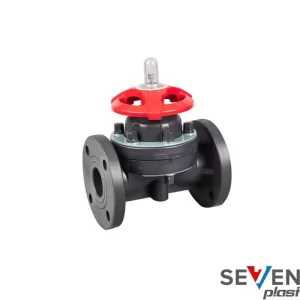

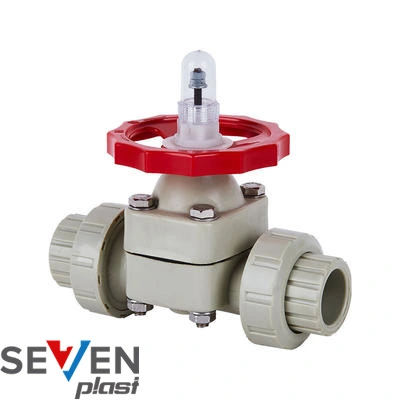

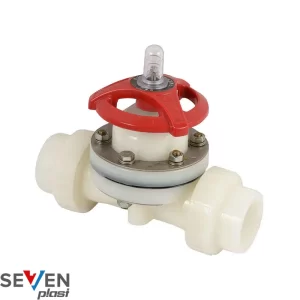

انواع محصولات شیر دیافراگمی PVDF

در سایت فروشگاه سون پلاست طیف گسترده ای از محصولات شیر دیافراگمی PVDF موجود است که برای مثال می توان به

شیر توپی PVDF  از برند جورج فیشر اشاره کرد که یکی از بهترین شیرآلات دیافراگمی PVDF است.

روش‌های حل مشکلات و نگهداری از شیر دیافراگمی PVDF

1. بازرسی‌های دوره‌ای

   • توضیح: انجام بازرسی‌های دوره‌ای و منظم برای بررسی وضعیت دیافراگم، اتصالات، و عملکرد کلی شیر بسیار مهم است. این بازرسی‌ها می‌توانند به تشخیص زودهنگام مشکلات کمک کنند و از خرابی‌های ناگهانی جلوگیری کنند.
   • راه‌حل: برنامه‌ریزی برای بازرسی‌های دوره‌ای و استفاده از چک‌لیست‌های استاندارد برای بررسی وضعیت شیرها.

2. تمیزکاری منظم

   • توضیح: تجمع رسوبات و ذرات معلق می‌تواند به مرور زمان عملکرد شیر دیافراگمی را مختل کند. تمیزکاری منظم می‌تواند از بروز این مشکلات جلوگیری کند.
   • راه‌حل: برنامه‌ریزی برای تمیزکاری منظم شیرها، استفاده از سیالات شستشو دهنده مناسب و سازگار با PVDF، و اطمینان از عدم وجود ذرات معلق در سیستم سیال.

3. تعویض دیافراگم

   • توضیح: دیافراگم‌ها بخش‌های حیاتی شیرهای دیافراگمی هستند و باید به صورت دوره‌ای تعویض شوند تا از عملکرد بهینه شیر اطمینان حاصل شود.
   • راه‌حل: تعیین یک برنامه زمانی برای تعویض دیافراگم‌ها با توجه به شرایط کاری و استفاده از دیافراگم‌های با کیفیت و سازگار با سیالات مورد استفاده.

4. استفاده از روان‌کننده‌های مناسب

   • توضیح: استفاده از روان‌کننده‌های مناسب و سازگار با PVDF می‌تواند باعث کاهش سایش و افزایش عمر مفید شیر شود. همچنین، این روان‌کننده‌ها می‌توانند از گیر کردن قطعات متحرک جلوگیری کنند.
   • راه‌حل: استفاده از روان‌کننده‌های توصیه‌شده توسط تولیدکننده و اطمینان از عدم تأثیر منفی آن‌ها بر مواد دیافراگم و سایر اجزای شیر.

5. آموزش کارکنان

   • توضیح: بسیاری از مشکلات ناشی از استفاده نادرست از شیر دیافراگمی PVDF به دلیل عدم آگاهی کافی کارکنان است. آموزش صحیح کارکنان در مورد نحوه استفاده، نگهداری و تعمیرات شیرها می‌تواند از بروز خرابی‌ها جلوگیری کند.
   • راه‌حل: برگزاری دوره‌های آموزشی منظم برای کارکنان و تهیه دستورالعمل‌های جامع برای استفاده و نگهداری از شیر دیافراگمی PVDF.

6. نظارت بر شرایط عملیاتی

   • توضیح: نظارت مستمر بر شرایط عملیاتی مانند فشار، دما و ترکیب شیمیایی سیالات می‌تواند از بروز مشکلات و خرابی‌های ناشی از شرایط نامناسب جلوگیری کند.
   • راه‌حل: نصب حسگرها و سیستم‌های مانیتورینگ برای نظارت بر شرایط عملیاتی و تنظیم پارامترها به منظور جلوگیری از فراتر رفتن از محدوده‌های مجاز.



نتیجه‌گیری

شیرهای دیافراگمی ساخته‌شده از PVDF به دلیل ویژگی‌های منحصر به‌فرد خود از جمله مقاومت شیمیایی و حرارتی بالا، طول عمر زیاد، و سازگاری با استانداردهای بهداشتی، به‌طور گسترده‌ای در صنایع مختلف مورد استفاده قرار می‌گیرند. این شیرها به دلیل کارایی و عملکرد بهینه، ایمنی بالا و سهولت در نگهداری و تعمیر، گزینه‌ای ایده‌آل برای کاربردهای صنعتی محسوب می‌شوند. با توجه به مزایا و کاربردهای متعدد شیر دیافراگمی PVDF، می‌توان انتظار داشت که این نوع شیرها همچنان جایگاه ویژه‌ای در صنایع مختلف داشته باشند و به‌عنوان یکی از انتخاب‌های اصلی مهندسان و طراحان صنعتی مورد استفاده قرار گیرند.
